En proyectos industriales, muchas de las desviaciones de plazo y costo no provienen de grandes errores de ingeniería, sino de conflictos “pequeños” que aparecen tarde, cuando ya hay acero fabricado, equipos en tránsito o montaje en ejecución. Son las llamadas interferencias invisibles: situaciones que en planos 2D parecen correctas, pero que en la realidad de montaje, operación o mantenimiento se vuelven un problema.
El error típico se resume en una frase conocida en terreno: “en el plano calza, en la realidad no”. La clave para evitarlo es anticipar y cerrar interferencias desde la ingeniería, con un enfoque coordinado entre especialidades y validaciones antes de fabricar.
Interferencias comunes entre estructuras, equipos y especialidades
Las interferencias más frecuentes no siempre se ven en planos 2D, porque muchas no son choques “duros” evidentes, sino conflictos funcionales o de accesibilidad. Por ejemplo, estructuras que invaden recorridos de mantenimiento, vigas o arriostres que interfieren con boquillas, motores o guardas, y pernos de anclaje que chocan con refuerzos o placas base.
También es común que falte espacio para montar pernos o usar herramientas, especialmente en zonas confinadas. A nivel de especialidades, aparecen interferencias entre piping, bandejas eléctricas y estructura. Y quizás el caso más crítico: equipos que “entran” en el plano, pero no entran en el montaje, porque la ruta real o la secuencia de instalación no fue considerada.
Herramientas de detección temprana: el software detecta, la ingeniería decide
La detección temprana efectiva combina herramientas según la etapa del proyecto. La base es un modelado 3D integral, que reúna estructura, equipos, piping, accesos y condiciones de operación. Sobre ese modelo, se aplica clash detection automático para detectar tres tipos de conflictos: choques físicos (duros), holguras insuficientes (suaves) e interferencias funcionales asociadas a mantenimiento u operación.
En plantas existentes, el escaneo 3D es especialmente relevante, porque permite capturar la geometría real y eliminar supuestos derivados de planos antiguos o desactualizados. Sin embargo, ninguna herramienta reemplaza el criterio técnico. El software ayuda a encontrar, pero es la ingeniería la que valida, prioriza y define la solución. Por eso la lógica correcta es: el software detecta, la ingeniería decide.
Tolerancias acumuladas: el origen de muchas interferencias reales
Una parte importante de las interferencias no aparece por un gran error, sino por la suma de pequeñas tolerancias. Para evitarlo, se identifican cadenas dimensionales críticas y se evita trabajar con cotas encadenadas sin referencia clara. Se definen datums comunes entre disciplinas y se evalúan posibles desalineamientos y holguras mínimas reales, no teóricas.
En proyectos bien controlados, antes de fabricar se establecen tolerancias de montaje aceptables y se valida que el sistema completo —no solo cada pieza— pueda montarse sin forzar. Esto reduce el riesgo de ajustes improvisados en terreno y evita que una tolerancia pequeña se transforme en un conflicto mayor.
Procedimientos para detectar superposición de elementos por hitos de ingeniería
Además del software, la detección efectiva requiere un procedimiento de revisión. Un enfoque robusto establece reglas de revisión por especialidad —estructura versus equipos, estructura versus piping, piping versus eléctrico— y define zonas críticas asociadas a interfaces.
Las revisiones del modelo se realizan por hitos. Un esquema común incluye revisiones al 30% (concepto), 60% (ingeniería básica) y 90% (previo a fabricación). Cada interferencia detectada se registra formalmente, se asigna un responsable y se gestiona su cierre. Este punto es clave: detectar no basta; la interferencia debe quedar cerrada, documentada y trazable.
Rutas de montaje e izajes: interferencias temporales que también bloquean el proyecto
Una interferencia puede no existir en el estado final del proyecto y aun así impedir la instalación. Son las interferencias temporales: conflictos que aparecen durante la maniobra de montaje o izaje, por falta de altura libre, radios de giro insuficientes o trayectorias que no fueron simuladas.
Por eso, se simulan trayectorias de izaje en 3D, verificando alturas, radios y centros de gravedad, y se analiza la secuencia completa: qué se monta primero, qué debe quedar libre y qué elementos deben instalarse en orden específico. En proyectos industriales, un criterio simple evita problemas mayores: si no entra por la ruta, no entra al proyecto.
Coordinación temprana entre especialidades: más barata que el retrabajo
Eliminar interferencias antes de fabricar requiere coordinación real, no solo intercambio de planos. La práctica más efectiva es trabajar con un modelo único coordinado del proyecto, acompañado de reuniones técnicas de coordinación 3D.
A medida que se avanza, se aplica un congelamiento progresivo del diseño por zonas, de modo que los cambios sean controlados y solo se ejecuten con respaldo técnico y trazabilidad. El objetivo es alinear ingeniería, fabricación y montaje bajo la misma información validada. En términos de costo y eficiencia, la regla es simple: la coordinación temprana siempre es más barata que el retrabajo.
Retrabajos típicos que se evitan al anticipar interferencias
Cuando las interferencias no se detectan a tiempo, los retrabajos en terreno suelen ser inevitables: corte y reposición de estructuras, reubicación de pernos o soportes, modificaciones de último minuto en piping, ajustes sin respaldo de ingeniería y detenciones de montaje por conflictos no previstos.
Cada interferencia no detectada se transforma en un costo oculto que impacta tiempo, presupuesto y seguridad. Preverlas en fase de diseño evita que el proyecto se convierta en una cadena de correcciones reactivas.
Cómo REINIKE S.A. elimina interferencias antes de fabricar y montar
En REINIKE S.A. detectamos y eliminamos interferencias antes de fabricar o montar mediante un proceso preventivo basado en ingeniería 3D integrada, revisiones técnicas cruzadas y validaciones previas en taller. El enfoque no depende solo de herramientas, sino de cómo se integra la información en un flujo de trabajo único y trazable.
Utilizamos el modelado y detallamiento 3D -incluyendo herramientas como Tekla Structures- para definir uniones, pernos, placas, tolerancias y pesos reales, y para validar interfaces con equipos de terceros. En este enfoque, el modelo 3D actúa como fuente única de verdad: si no está validado en el modelo, no se fabrica.

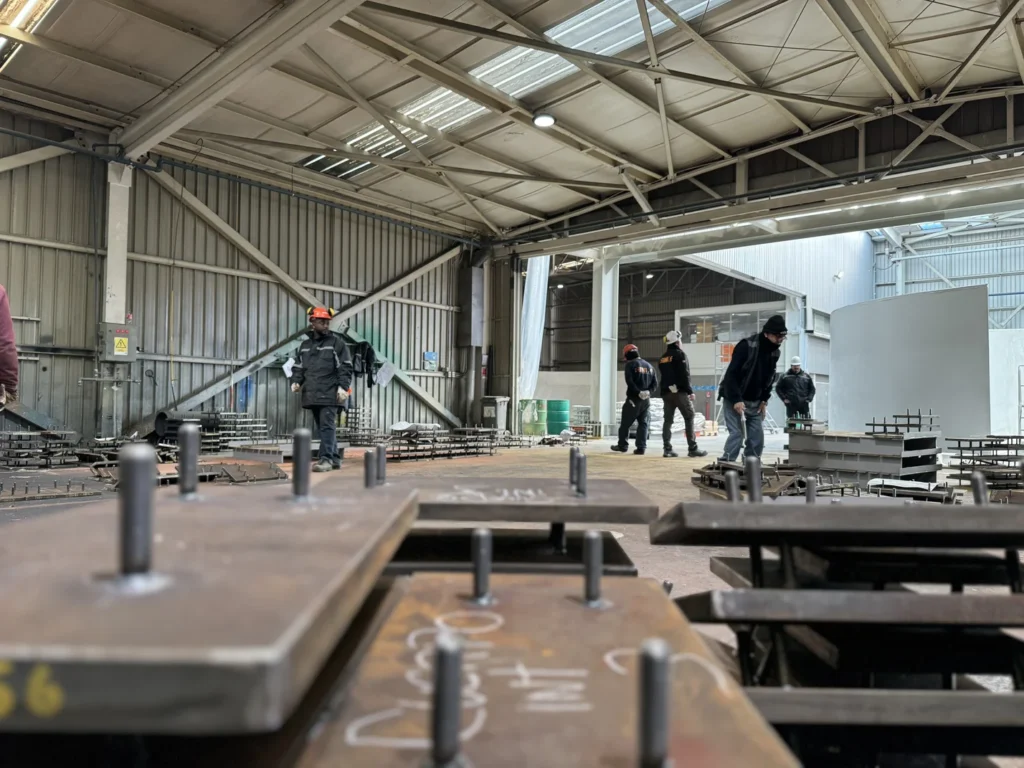

Además del clash detection, realizamos revisiones interdisciplinarias internas, valida secuencias de montaje y asegura rutas de instalación. Cuando el proyecto lo exige, complementa esto con prearmado y verificación en taller, más control dimensional previo al despacho, lo que reduce drásticamente la probabilidad de ajustes en faena.
En términos de casos, la experiencia en proyectos como SGO Spence Pipe Rack Modularizado y SGO Spence Estanques Modularizados evidencia cómo la entrega de estructuras prefabricadas y moduladas permite un montaje directo en terreno con mínima necesidad de ajuste, reduciendo interferencias y retrabajos.
Internamente, la coordinación entre ingeniería, calidad y montaje se estructura con liderazgo técnico único por proyecto, donde se alinean decisiones y se controlan cambios. Se realizan revisiones formales en hitos (30–60–90%), revisión previa a fabricación y previa a despacho, con participación de ingeniería, calidad, fabricación y montaje. Cada instancia deja actas, compromisos y cierre técnico verificable.
Para el cliente, el valor agregado de esta anticipación es tangible: reducción real de plazos, menor costo total del proyecto, disminución de riesgos en faena y mayor confiabilidad operacional. En la práctica, en REINIKE S.A. no actuamos solo como fabricante, sino como un socio técnico que protege el cronograma, elimina sorpresas y aumenta la probabilidad de un montaje “right first time”.
Si quieres conocer más sobre nuestros servicios y cómo anticipamos interferencias para asegurar montajes sin retrabajos, no dudes en contactarnos.
