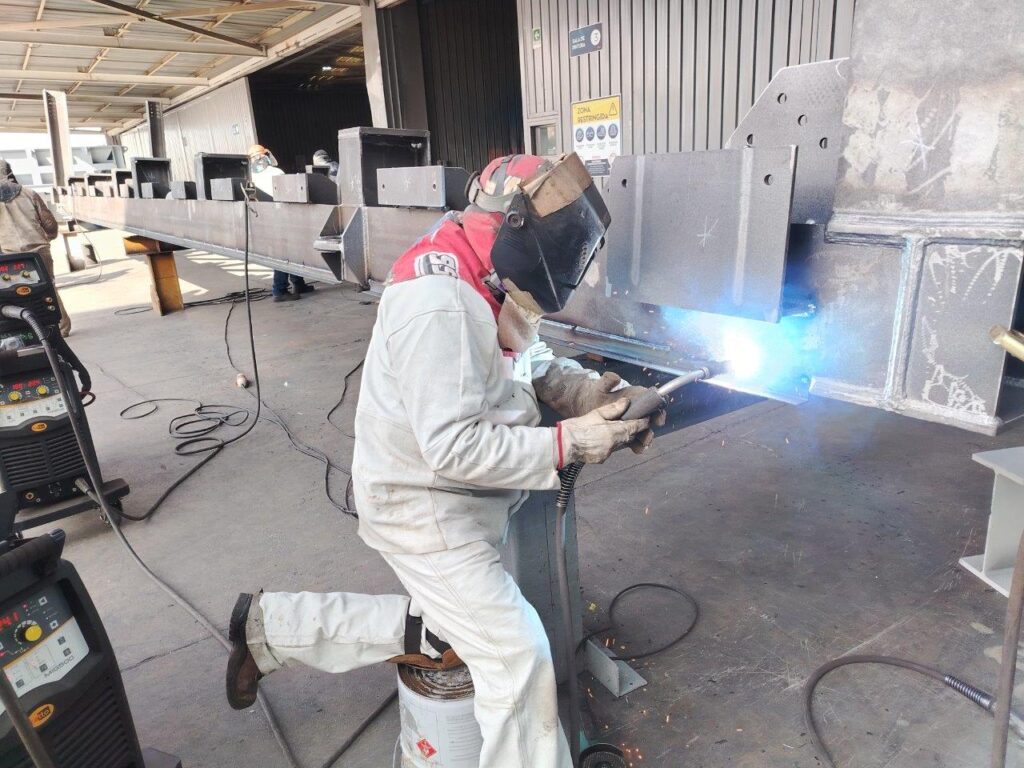

Las soldaduras son uniones permanentes que permiten ensamblar componentes metálicos y dar forma a estructuras industriales de gran envergadura. Desde tanques de almacenamiento y recipientes a presión hasta chasis mineros, puentes o sistemas de piping industrial, son el punto donde la ingeniería se materializa y las estructuras adquieren su capacidad de resistir las condiciones de operación.
Se consideran soldaduras críticas aquellas cuya falla puede comprometer la integridad estructural, la seguridad de las personas o la continuidad operacional. Son uniones sometidas a esfuerzos importantes, altas temperaturas, presiones elevadas o entornos agresivos y, por tanto, requieren un nivel de control mucho más riguroso que una soldadura convencional.
Ejemplos comunes de soldaduras críticas se encuentran en:
- Tanques API 650 y recipientes ASME, donde una fisura podría provocar fugas o explosiones.
- Estructuras de soporte de plantas mineras o metalúrgicas, sometidas a vibraciones continuas.
- Ductos y piping industriales expuestos a presión, temperatura y corrosión.
- Componentes de puentes o estructuras modulares que deben soportar esfuerzos dinámicos y ciclos de carga prolongados.
Comprender la función de estas uniones es clave. Una soldadura defectuosa puede generar incidentes graves, detener operaciones y generar pérdidas económicas y reputacionales significativas.
Factores que determinan la criticidad
La criticidad de una soldadura no depende únicamente del tamaño o espesor del material, sino del entorno de operación y de las consecuencias que tendría una posible falla. Entre los factores más relevantes se consideran:
- Tipo de carga o esfuerzo: tensiones axiales, flexión, compresión o vibraciones permanentes.
- Condiciones de servicio: temperatura, presión, exposición química o atmosférica, y ciclos térmicos.
- Accesibilidad: uniones ubicadas en zonas de difícil inspección o mantenimiento.
- Consecuencias de falla: impacto en la seguridad, el medio ambiente o la continuidad productiva.
A partir de estos factores se definen los procedimientos de soldadura (WPS), se califican mediante pruebas (PQR) y se establecen niveles de inspección acordes al nivel de riesgo de cada unión.
Normas y códigos que rigen las soldaduras críticas
La ejecución de soldaduras críticas se regula mediante estándares internacionales que establecen requisitos de diseño, ejecución e inspección. Entre los principales se encuentran:
- AWS D1.1 – Structural Welding Code: Steel, para estructuras metálicas soldadas.
- ASME Sección IX y Sección VIII División 1, que regulan la calificación de procedimientos y la fabricación de recipientes a presión.
- API 650 / API 653, aplicables a tanques de almacenamiento.
- ISO 5817, que establece los niveles de calidad y aceptación de discontinuidades.
En Chile, normas como la NCh 203, NCh 428 y NCh 3378 definen los requisitos de acero estructural, fabricación y tolerancias admisibles en construcciones metálicas.
Control de calidad en cada unión
Las soldaduras críticas deben ejecutarse bajo un plan de inspección y ensayo (ITP) que contempla controles antes, durante y después del proceso. Este plan incluye inspección visual y dimensional, verificación de parámetros eléctricos, control de temperaturas y registro de trazabilidad.
Los ensayos no destructivos (END) —como líquidos penetrantes, partículas magnéticas, ultrasonido o radiografía— se aplican según el código correspondiente y el nivel de exigencia del proyecto. Cada unión debe demostrar, a través de sus registros, que cumple las propiedades mecánicas y metalúrgicas requeridas.
El procedimiento WPS (Welding Procedure Specification) establece cómo debe ejecutarse la soldadura, mientras que el PQR (Procedure Qualification Record) valida que dicho procedimiento cumple los estándares exigidos. A esto se suma la calificación del soldador (WPQ), que asegura competencia y certificación individual para cada proceso.
Casos de éxito
Un ejemplo destacado fue la fabricación de tanques API 650 de más de 20 metros de diámetro, donde se logramos uniones completamente herméticas y dentro de las tolerancias más exigentes del código. Gracias al control dimensional, la calificación de procedimientos WPS/PQR y la aplicación rigurosa de END, consiguieron entregar estructuras sin retrabajos y dentro de los plazos comprometidos.
En otro caso, durante la producción de recipientes a presión ASME VIII División 1, aplicamos procedimientos específicos de control dimensional y ensayos no destructivos para garantizar confiabilidad operativa y prolongar la vida útil de los equipos, reduciendo los costos de mantenimiento para el cliente.
En REINIKE S.A. contamos con un equipo técnico que domina la fabricación y control de soldaduras críticas. Nuestra experiencia garantiza estructuras seguras, trazables y conformes a norma, reduciendo fallas durante el montaje o la operación y asegurando el cumplimiento estricto de los códigos internacionales.
Cada proyecto se ejecuta con precisión y previsibilidad, protegiendo la inversión y fortaleciendo la reputación de los clientes frente a sus mandantes. En REINIKE S.A. entendemos que la calidad no se inspecciona, se fabrica. Por eso, en cada cordón de soldadura hay planificación, control y compromiso con la excelencia.
